4.5. Датчик DHT11

Еще один полезный прибор, который часто используется в современных устройствах

  • это датчик температуры. Даже в вашем компьютере есть сразу несколько датчиков температуры, с помощью которых система следит за перегревом ключевых компонентов

  • процессора, видеокарты, блока питания, и прочих узлов. Самый же популярный пример использования датчика температуры дома — термостат. Это устройство, которое постоянно следит за температурой воздуха, и регулирует подачу энергии в систему отопления. Смежный пример — котел для нагрева воды.

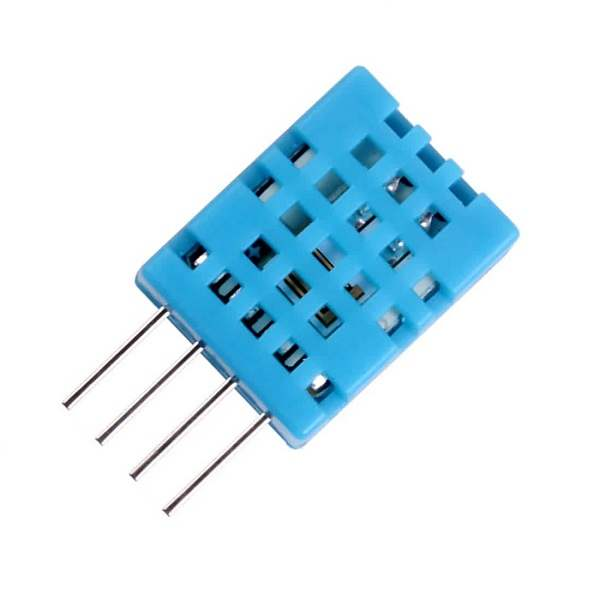

Мы используем датчик DHT11. Вместо него можно использовать любой другой похожий датчик: DHT21, DHT22 и подобные. Выглядит датчик следующим образом:

Датчик DHT11

Датчик имеет следующие характеристики:

  • напряжение питания: от 3,5 до 5,5 В;

  • погрешность: 2 градуса;

  • измеряемая температура: от 0°C до 50°C

  • потребляемый ток: 300 мкА.

4.5.1. Подключение

Датчик DHT11 имеет 4 вывода Назначение выводов представлено на рисунке.

Датчик DHT11

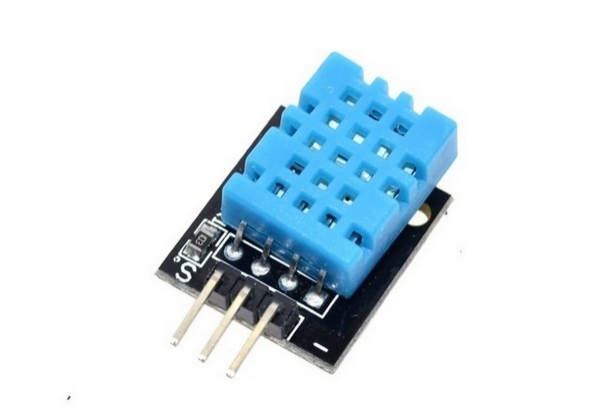

В комплекте датчик представлен в виде готового модуля – платы, на которой распаян датчик и вся необходимая обвязка. Внешний вид тмодуля представлен на рисунке.

Датчик DHT11

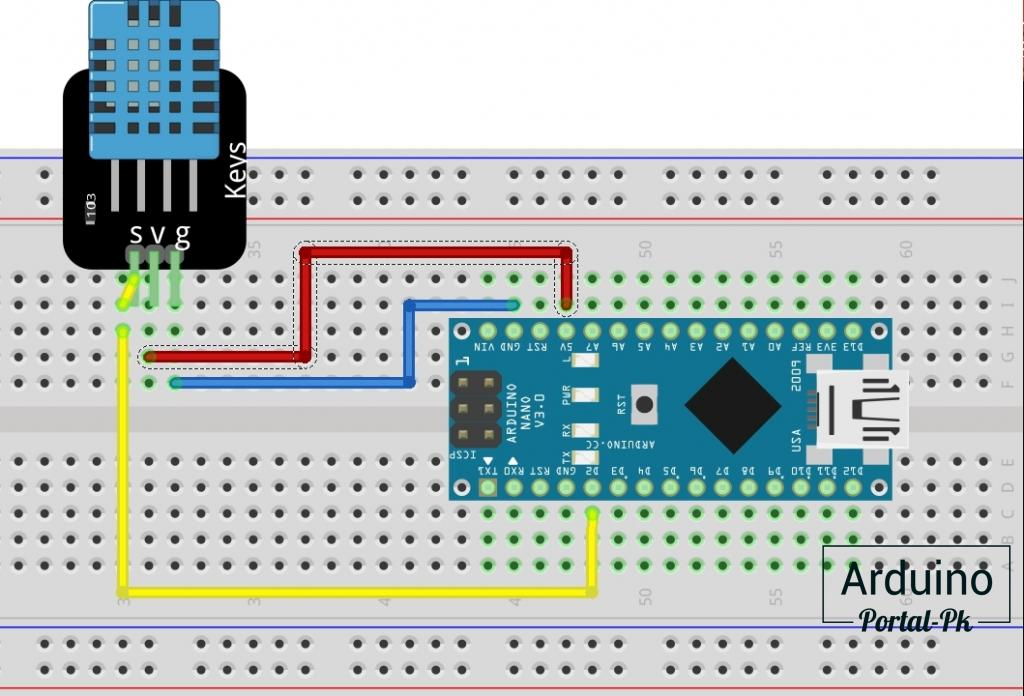

Внешний вид макета

Датчик DHT11

Принципиальная схема

Датчик DHT11

Вот так должна выглядеть собранная схема.

4.5.2. Программирование

Подключив датчик температуры к Ардуино, начинаем писать программу. Первое что мы сделаем, это выведем необработанный сигнал с аналогового входа в последовательный порт, для того чтобы просто понять, как меняется значение на входе A0. Нам понадобится простая программа:

int raw = 0;
float temp = 0;

void setup() {
    Serial.begin(9600);
    pinMode( A0, INPUT );
}

void loop() {
    raw = analogRead(A0);
    temp = ( raw/1023.0 )*5.0*1000/10;
    Serial.println(temp);
    delay(1000);
}

В программе можно заметить выражение:

temp = ( raw/1023.0 )*5.0*1000/10;

Оно необходимо для того, чтобы преобразовать аналоговый сигнал датчика в градусы Цельсия. Дело тут вот в чем. Все аналоговые датчики имеют важную характеристику — отношение количества вольт к единице измеряемой величины. Например, в спецификации к нашему датчику tmp35 написано, что каждый градус измеряемой температуры, соответствует 10 милливольтам напряжения на выходе. Исходя из этих рассуждений, прочитанное с помощью analogRead значение мы сначала преобразуем к количеству Вольт:

вольты = (значение АЦП / 1023) * 5

Такая процедура называется нормировкой. Здесь 1023 — максимальное значение, которое может вернуть нам 10-битный АЦП, встроенный в Ардуино Уно. 5 — рабочее напряжение АЦП. Затем преобразуем эти вольты в градусы Цельсия:

градусы = (вольты * 1000) / 10

Превращаем вольты в милливольты (*1000), и делим на 10 ( то самое число из спецификации! ).

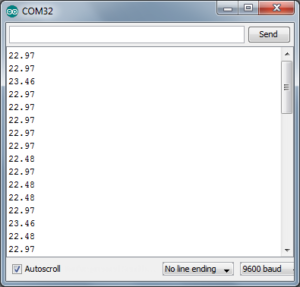

Загружаем программу на Ардуино и наблюдаем за температурой окружающего воздуха. Например, у нас в лаборатории датчик оценил температуру следующим образом:

Датчик DHT11

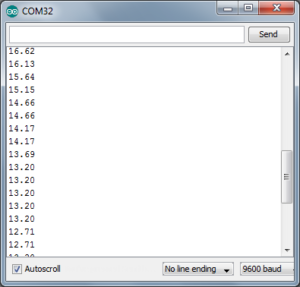

Вполне себе правдивое значение. А теперь поднесем прибор к открытому окну (на улице зима -10°C):

Датчик DHT11
